PHILIP MP2/X2 مانیتور صفحه اصلی PN M3002-26450

PHILIP MP2/X2 مانیتور صفحه اصلی PN M3002-26450

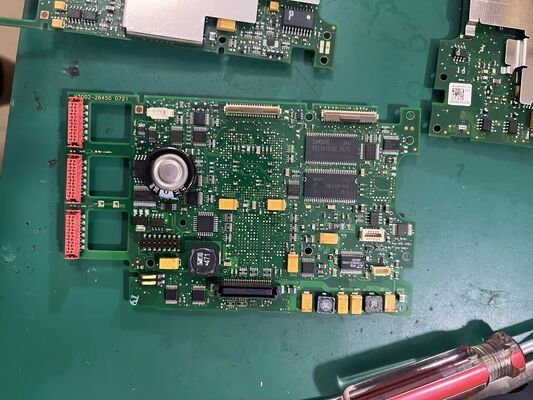

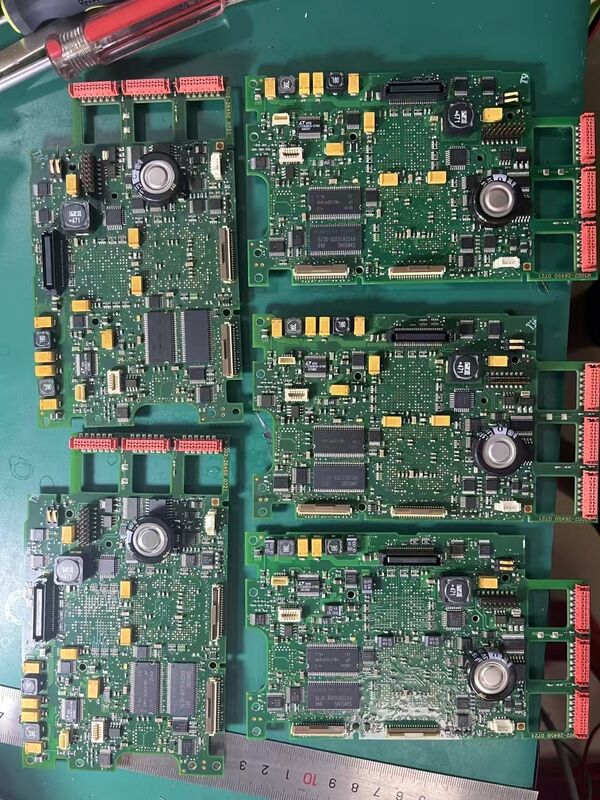

نقش نقش: صفحه مدار اصلی (بورد سیستم) برای مانیتورهای میزبان IntelliVue MP2/X2؛ پردازش سیستم، توزیع قدرت، درایو صفحه نمایش و جمع آوری رابط را مدیریت می کند. یک ماژول اندازه گیری نیست،نه تخته برق، نه صفحه کلید

شناسایی OEM: PN M3002-26450 (فیلیپ این PN را به عنوان معادل REF در سیستم خدمات استفاده می کند).

میزبان های سازگار:

• IntelliVue MP2 M8102A

• IntelliVue X2 M8002A (به عنوان مانیتور حمل و نقل یا به عنوان ماژول چند اندازه گیری MMS استفاده می شود)

محدوده شماره سریال: M3002-68550 با واحدهای اولیه با SN < DE315XXXXX مطابقت دارد.M3002-26450 نسخه ی بعدی است، معمولا SN DE315xxxxx و بالاتر. قبل از تعویض نسخه های مانیتور و ویرایش نرم افزار، شماره سریال را بررسی کنید.

معماری قدرت (بر اساس راهنمای سرویس): خط قدرت MSL ورودی DC 36V60V به پایین16 ولت DCبرای صفحه اصلی؛ صفحه اصلی سپس چندین ریل داخلی را بدست می آورد.3.6 ولت DC(از منبع برق سیستم یا باتری داخلی)

توابع در هواپیما:

• 3درایور صفحه لمسی TFT.5" (QVGA 320×240, تا 3 موج زنده)

• جمع آوری داده های اندازه گیری داخلی (ECG/Resp/SpO2/NBP؛ CO2/IBP/Temp/12-lead اختیاری)

• لمس + دستکاری ورودی کلید سخت، منطق هشدار، بوفر روند

• LAN سیم کشی شده (شبکه بالینی فیلیپ) + آداپتور تخت خواب 802.11 اختیاری + SRR (رادیوی کوتاه مدت)

• سیگنال کنترل شارژ/افزایش باتری شارژ مجدد داخلی (خود سلول در محفظه باتری قرار دارد)

رابط های کلیدی/کانکتورها: کانکتور MSL، کابل انعطاف پذیر نمایش، کنترل کننده لمسی، اتصال بین صفحه برق، اتوبوس پارامتر داخلی، سوکت ماژول بی سیم، تغذیه آنتن SRR، حامل سلول پشتیبان RTC

ایمنی/ طبقه بندی: بورد منطقی بدون تماس با بیمار؛ طبقه بندی CF از سمت جلو اندازه گیری می آید. لوازم جانبی پزشکی حساس به ESD.

جسمانی: هیچ ابعاد مستقل منتشر نشده است (بخش نصب شده OEM) ؛ کلاس وزن حمل و نقل بازسازی / تعمیر ~ 0.3~0.5 kg با بسته بندی ESD.

نقشه برداری شکست: راهنمای سرویس "بررسی صفحه اصلی 2" INOP به این صفحه (یا صفحه اصلی دوم) ناهنجاری اشاره می کند.
