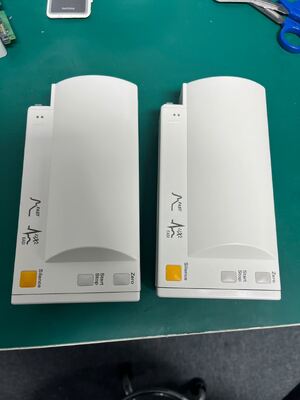

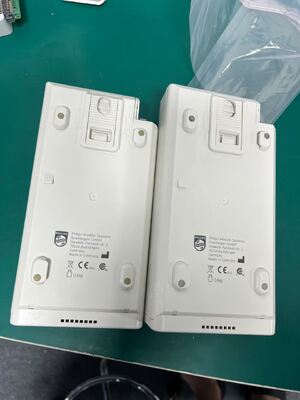

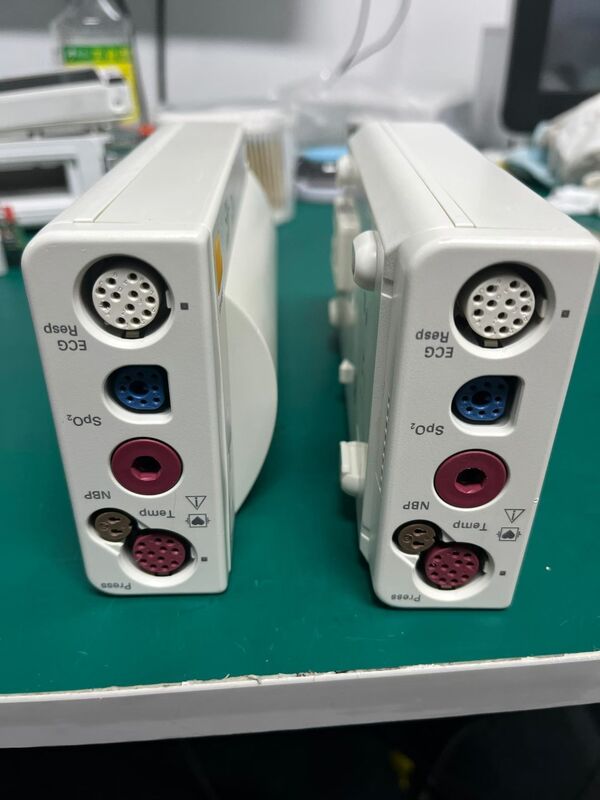

ماژول MMS Philip M3001A برای مانیتورهای سری MP
جزئیات محصول:
| محل منبع: | اصل |
| نام تجاری: | Philip |
| شماره مدل: | M3001A |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | Negotiation, pls contact me |
| جزئیات بسته بندی: | جعبه کارتن |
| زمان تحویل: | ظرف 1-2 روز کاری پس از تایید پرداخت |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 10 |
|
اطلاعات تکمیلی |
|||
| نام تجاری: | فیلیپ | مدل: | M3001A |
|---|---|---|---|
| اصل: | آلمان | سهام: | 20 عدد |
| گارانتی: | 6 ماه | وضعیت: | خوب |
توضیحات محصول
M3001A ماژول چند اندازه گیری (MMS) - مشخصات فنی کامل
مرور کلی
درM3001Aیک ماژول اندازه گیری چندگانه (MMS) است که برای سیستم های نظارت بر بیمار IntelliVue طراحی شده است. به عنوان واحد اصلی جمع آوری اندازه گیری،سیگنال های فیزیولوژیکی را پردازش می کند و داده ها را به مانیتورهای میزبان منتقل می کند..
مشخصات فنی اصلی
اطلاعات عمومی
表格
| پارامتر | مشخصات |
|---|---|
| نوع دستگاه | ماژول اندازه گیری چند پارامتر (MMS) |
| طبقه بندی | دستگاه پزشکی کلاس دوم |
| منبع برق | از طریق مانیتور میزبان از طریق اتصال MSL (بدون باتری مستقل) |
| وزن | ۱-۳ پوند (۰٫۴۵-۱٫۳۶ کیلوگرم) |
| ابعاد | 9" × 3.75" × 2.375" (22.86 × 9.53 × 6.03 سانتی متر) |
| ارتفاع عملیاتی | -500 m تا 4600 m (-1600 تا 15,000 ft) |
| ارتفاع ذخیره سازی | -500 m تا 15300 m (-1600 تا 50,000 ft) |
پارامترهای استاندارد اندازه گیری
پیکربندی پایه (با تمام گزینه ها)
-
EKG/ تنفس: نظارت بر EKG سه مرحله ای، پنج مرحله ای یا 12 مرحله ای
- تشخیص و تجزیه و تحلیل آریتمی کامل
- نظارت بر بخش ST با هشدار
- نظارت بر فواصل QT/QTc
- تنفس با مقاومت (هیچ حسگر اضافی مورد نیاز نیست)
- تشخیص پالس سرعت
-
SpO2 (اکسیمیتر پالس):
- اشباع اکسیژن عروقی (٪)
- ضربان قلب (bpm)
- شکل موج پلیتیسموگرام در زمان واقعی
- شاخص پرفیژن
-
NBP (ضغط خون غیر تهاجمی):
- روش اسیلومتریک
- مقادیر فشار سیستولیک، دیاستولیک و متوسط
- روش های بزرگسالان، کودکان و نوزادان
- حالت های اندازه گیری دستی، خودکار و STAT
گزینه های پیکربندی موجود
گزینه های تکنولوژی SpO2
| کد گزینه | نوع تکنولوژی SpO2 |
|---|---|
| A01 | تکنولوژی SpO2 با پاسخ سریع (مطابقت با سنسورهای استاندارد SpO2) |
| A02 | پلت فرم استاندارد تکنولوژی SpO2 |
| A03 | تکنولوژی پیشرفته SpO2 مقاوم به حرکت |
| A04 | پلت فرم استاندارد تکنولوژی SpO2 |
گزینه های ظرفیت پیشرفته
| کد گزینه | توانایی های اضافی |
|---|---|
| C06 | 1 کانال فشار تهاجمی + 1 کانال دمایی |
| C12 | قابلیت EKG 12 سرب (الکترود 10 معمولی) |
| C18 | 12-ايکگ سرب + فشار نفوذي + درجه حرارت |
پیکربندی های مشترک ترکیبی
- A01: ECG/Resp، SpO2 سریع، NBP
- A01C06: ECG/Resp، SpO2 سریع، NBP، IBP، دمای
- A01C12: EKG/Resp، SpO2 سریع، NBP، EKG 12 سرب
- A01C18: EKG/Resp، SpO2 سریع، NBP، 12-Lead ECG، IBP، دمای
- A03C18: EKG/Resp، SpO2 مقاوم به حرکت، NBP، 12-Lead ECG، IBP، دمای
ذخیره سازی داده ها و قابل حمل
ذخیره سازی روند
- ظرفیت: تا8 ساعتاز داده های روند
- قطعنامه: فواصل ۱ دقیقه ای برای تمام پارامترهای عددی
- محل ذخیره سازی: در داخل ماژول ذخیره می شود (نه مانیتور میزبان)
نگه داشتن داده ها در هنگام قطع ارتباط
- جمعیت شناسی بیمار، روند و تنظیمات حفظ شده برای6 ساعتبدون برق
- اجازه می دهد تا انتقال بیمار بدون مشکل بین مانیتورها بدون از دست دادن داده ها
- بارگذاری داده های خودکار هنگام اتصال مجدد به یک مانیتور میزبان جدید
سازگاری مانیتور میزبان
- سری MP: MP20, MP30, MP40, MP50, MP60, MP70, MP80, MP90
- سری MX: تمام مانیتورهای سری MX
- میراث سری M: M3046A (سری M/M4، انتشار E و بعد از آن)
روش های اتصال
- وابستگی مستقیم: اتصال بدون کابل به پشت مانیتور میزبان
- قرار دادن از دور: از طریق کابل MSL برای قرار دادن کنار تخت
ماژول های تمدید MMS اختیاری
M3001A از افزونه های متصل به میدان برای گسترش قابلیت اندازه گیری پشتیبانی می کند:
表格
| مدل تمدید | توانایی های اضافی |
|---|---|
| M3015A | کپسول CO2 در جریان جانبی |
| M3016A | گره برداری اصلی CO2 |
| M3012A | فشار تهاجمی اضافی + دمای + CO2 |
معماری فنی
اجزای سخت افزاری داخلی
-
صفحه پردازنده:
- 68360 کنترل کننده
- سیستم حافظه (Flash ROM، SRAM، DRAM)
- مبدل های A/D NBP
- ساعت در زمان واقعی (RTC)
-
تخته انتهای جلویی:
- EKG/ تنفسی
- SpO2 فرنت اند
- فشار/درجه حرارت در انتهای جلو
- مدارهای عایق شناور/غیر شناور
-
مجموعه پنوماتیک NBP:
- پمپ فشار
- سنسور فشار در حالت جامد
- سیستم ایمنی بیش از حد فشار
مشخصات محیط زیست و عملکرد
محدوده اندازه گیری دمای
- محدوده: -1°C تا 45°C (30°F تا 113°F)
- انزوا: قطعات مورد استفاده بیمار که از طریق اپتوکوپلر و ترانسفورماتور جدا شده اند
فشار تهاجمی
- شکل موج فشار در زمان واقعی
- مقادیر سیستولیک، دیاستولیک و متوسط
- تشخیص خودکار ترانسدوسر از طریق کدگذاری کانکتور
الزامات نگهداری
- کالیبراسیون NBP: هر دو سال یکبار لازم است
- آزمایش عملکرد SpO2: هر 2 سال
- کالیبراسیون CO2: سالانه (اگر مجهز به افزونه CO2 باشد)
- آزمایش ایمنی: هر 2 سال (جریان نشت، تداوم زمین محافظ)
ویژگی های مهم بالینی
-
12-مدد EKG سرب:
- قرار دادن 10 الکترود معمولی (کیفیت تشخیصی بر اساس ANSI/AAMI EC11-1991)
- اخذ 12 سرب EASI با استفاده از فقط 5 الکترود
-
تجزیه و تحلیل پیشرفته EKG:
- تشخیص آریتمی چند سرب در کنار تخت خواب
- تجزیه و تحلیل بخش ST تا 12 سرب با آلارم
- نظارت بر فواصل QT/QTc و ردیابی تغییرات
-
SpO2 با پاسخ سریع:
- عملکرد قوی در هنگام حرکت بیمار و حالت پرفیوژن کم
- سازگار با سنسورهای استاندارد SpO2 از جمله سنسورهای پیشانی
-
حمل و نقل بدون دردسر بیمار:
- ماژول تمام اطلاعات بیمار را در طول حمل و نقل حفظ می کند
- نیازی به صفر کردن مجدد یا پیکربندی مجدد در مقصد نیست
انطباق قانونی
- FDA 510 ((k) تصفیه شده (کد محصول MHX، کلاس II)
- علامت CE
- مطابقت با ANSI/AAMI EC11-1991 برای EKG
- مطابق با استاندارد IEC 60601-1 برای ایمنی برق
