شماره قطعه: M2703-26420 / M2703-66420 برد رابط فیلیپ آوالون FM20/FM30
جزئیات محصول:
| محل منبع: | اصل |
| نام تجاری: | PHILIP |
| شماره مدل: | FM20 / FM30 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | Negotiation, pls contact me |
| جزئیات بسته بندی: | جعبه کارتن |
| زمان تحویل: | ظرف 1-2 روز کاری پس از تایید پرداخت |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 10 |
|
اطلاعات تکمیلی |
|||
| پ.ن: | M2703-26420 / M2703-66420 | مدل: | FM20 FM30 |
|---|---|---|---|
| گارانتی: | 90 روز | وضعیت: | عالی |
| دستگاه ها: | تجهیزات پزشکی | ||
| برجسته کردن: | برد رابط فیلیپ آوالون FM20 FM30,برد رابط مانیتور جنین M2703,برد رابط جایگزین FM20 FM30,Fetal monitor interface board M2703,FM20 FM30 replacement interface board |
||
توضیحات محصول

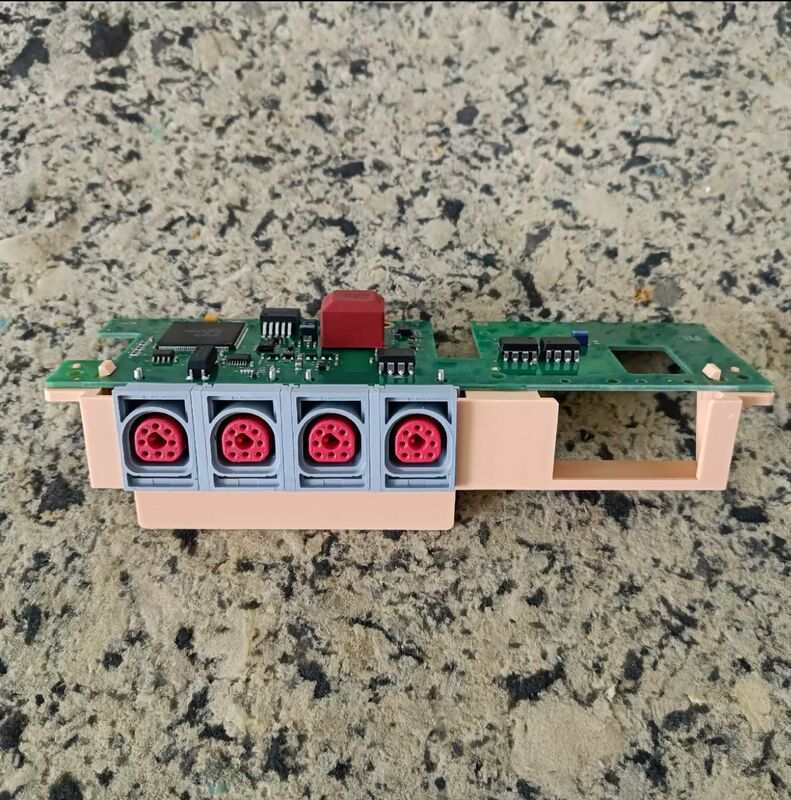

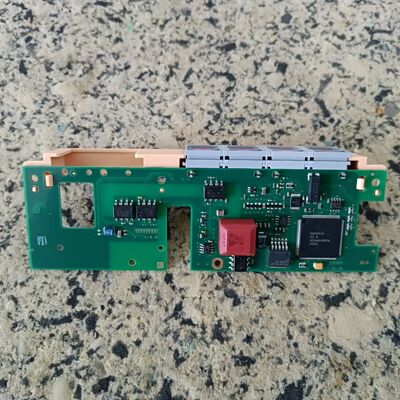

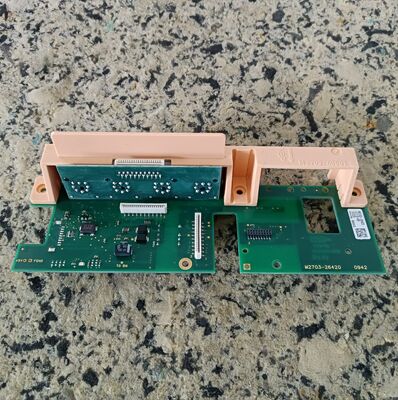

برد رابط فیلیپس آوالون FM20/FM30 (شماره قطعه: M2703-26420 / M2703-66420)
همچنین شناخته شده به عنوان: برد کانکتور / برد جک / برد آداپتور
1. اطلاعات پایه
- شماره قطعه رسمی: M2703-26420 (همچنین به عنوان M2703-66420 ارجاع داده شده است)
- دستگاه های سازگار: مانیتورهای جنین فیلیپس آوالون FM20 (M2702A)، FM30 (M2703A)
- عملکرد: برد رابط ورودی/خروجی جلویی و سوئیچینگ سیگنال؛ سیگنال های مبدل را به برد اصلی هدایت می کند
- ابعاد برد: ~190 میلی متر × 85 میلی متر
- لایههای PCB: 4 لایه، درجه پزشکی FR-4
2. کانکتورهای خارجی (پنل جلویی)
| کانکتور | نوع | عملکرد |
|---|---|---|
| US1 / US2 | 8 پین قرمز | مبدل های اولتراسوند دوگانه (FHR) |
| TOCO | 6 پین قرمز | توکودینامومتر (انقباض رحم) |
| MECG | 5 پین قرمز | ورودی ECG مادر |
| حرکت جنین | 3 پین | نشانگر خارجی حرکت جنین |
| زنگ هشدار پرستار | 2 پین | خروجی رله آلارم |
3. رابطهای داخلی (به برد اصلی)
- کانکتور برد اصلی: کابل تخت 50 پین (به برد CPU اصلی M2703-66450)
- ورودی برق: 24 ولت DC ±10%، 5 ولت DC ±5% (از برد اصلی باس)
- خطوط سیگنال: آنالوگ (US/TOCO/MECG) + دیجیتال (ID/کنترل) + برق
- جداسازی: جداسازی درجه پزشکی (2500 Vrms) بین مدارهای بیمار و سیستم
4. مشخصات الکتریکی
- ورودی اولتراسوند (US):
- فرکانس: داپلر پالس 1 مگاهرتز
- حساسیت ورودی: 10 میکرو ولت پیک به پیک – 500 میلی ولت پیک به پیک
- بهره: قابل تنظیم با نرم افزار 0-60 دسی بل
- ورودی TOCO:
- تقویت کننده پل، محدوده آنالوگ 0-5 ولت
- حساسیت: 2 میلی ولت بر واحد TOCO
- فیلتر: باند گذر 0.05-10 هرتز
- ورودی MECG:
- 3 لید، پهنای باند 0.05-100 هرتز
- فیلتر ناچ 50/60 هرتز
- امپدانس ورودی: >10 مگا اهم
5. محیطی و قابلیت اطمینان
- دمای عملیاتی: +5 درجه سانتیگراد تا +45 درجه سانتیگراد
- دمای ذخیره سازی: -20 درجه سانتیگراد تا +60 درجه سانتیگراد
- رطوبت: 10-95% RH (غیر متراکم)
- انطباق: IEC 60601-1، IEC 60601-2-37 (ایمنی دستگاه پزشکی)
- طول عمر: ≥5 سال (استفاده بالینی 24/7)
- محافظت در برابر ESD: ±15 کیلو ولت (هوا)، ±8 کیلو ولت (تماس)
6. ویژگیهای کلیدی
- تشخیص خودکار مبدل هوشمند: نوع مبدل متصل را تشخیص می دهد (US/TOCO/MECG)
- مالتیپلکسینگ سیگنال: بین سیگنالهای دوگانه US سوئیچ کرده و به DSP هدایت میکند
- محافظت در برابر ولتاژ بیش از حد/جریان بیش از حد: از برد اصلی در برابر خطاهای مبدل محافظت میکند
- نشانگرهای وضعیت LED: برق، قفل سیگنال، تشخیص مبدل
