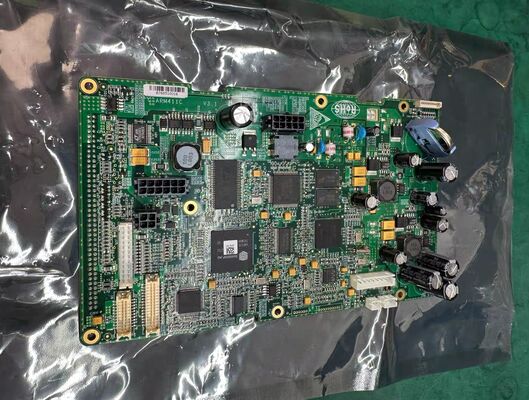

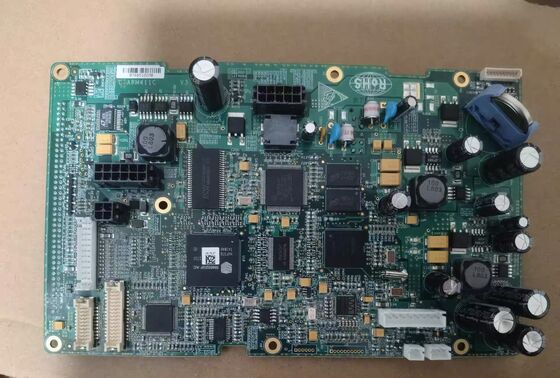

GOLDWAY G60 صفحه اصلی P/N 453564288752 برای ادغام دستگاه های الکترونیکی

GOLDWAY G60 صفحه اصلی P/N 453564288752

1. شناسایی اصلی و اطلاعات اساسی

• مدل: G60 Mainboard (فیلیپ گلدوی)
• شماره بخش (P/N): 453564288752 (کارت اصلی اصلی)
• دسته بندی: صفحه مدار اصلی مانیتور بیمار درجه پزشکی
• سازگاری: گلدوی G60 ماژولار مانیتور بیمار کنار تخت
• ابعاد: حدود 14 × 10 × 8 سانتی متر
• وزن خالص: 0.65 کیلوگرم
• نوع تخته: PCB چند لایه، طراحی انبساط ماژولار

2مشخصات برق و قدرت

• رابط ورودی برق: یکپارچه با ماژول قدرت میزبان، ورودی: 100 ≈ 240 VAC، 50/60 هرتز، 1.5 A
• خروجی برق در هواپیما: خروجی ثابت DC برای ماژول ها و لوازم جانبی (12V، 5V، 3.3V)
• مدیریت انرژی: محافظت از ولتاژ بیش از حد، جریان بیش از حد، مدار کوتاه و ESD
• مصرف برق در حالت آماده: < 5 وات

3رابط های ارتباطی و گسترش

• رابط شبکه: 1 × گیگابیت اترنات (LAN) برای پروتکل HL7، سیستم نظارت مرکزی (UT4800) و شبکه بستر به بستر
• رابط های محیطی: 2× USB 20، 1× VGA (خرید صفحه نمایش خارجی) ، 1× پورت تماس پرستار، 1× پورت سریال RS232
• اسلات های گسترش ماژول: 5× اسلات های ماژولار اختصاصی برای ماژول های پارامتر پلگ و پلی (ECG/SpO2/NIBP/IBP/etCO2/12-Lead ECG/CO/Multigas)
• رابط هشدار: مدار کنترل یکپارچه هشدار بصری / صوتی

4ذخیره سازی و پردازش داده ها

• حافظه داخلی: 8GB حافظه فلش + 2GB رم DDR3
• ذخیره سازی داده های گرایش: تا 2400 ساعت اطلاعات روند چند پارامتر
• ذخیره سازی موج: 240 دقيقه ضبط موج هاي كامل ايكگ
• ثبت حوادث هشدار: تا 500 رویداد هشدار و دفترچه کاربری کاربر را ذخیره می کند
• پردازش در زمان واقعی: MCU با سرعت بالا برای پردازش و تجزیه و تحلیل سیگنال ECG/Resp/SpO2/NIBP

5. پارامترهای نظارت و عملکرد پشتیبانی شده

• پارامترهای استاندارد پشتیبانی می شوند:
  • ECG (3/5-Lead، 12-Lead اختیاری): تجزیه و تحلیل بخش ST، تشخیص آریتمی، تشخیص دستگاه ضربان قلب، محدوده HR 15 ≈ 300 bpm، دقت ± 1٪ یا ± 2 bpm
  • SpO2 (فیلیپ FAST-SpO2): محدوده 0 ٪ 100٪، دقت ± 2٪ (70 ٪ 100٪ محدوده) ، PR 20 ٪ 250 bpm
  • NIBP: روش نوسان سنجی، دقت ±5 mmHg (±0.7 kPa) ، حالت بزرگسالان / کودکان / نوزادان
  • RESP: روش انسداد، RR 5×120 bpm، دقت ±2 bpm
  • TEMP دو کانال: محدوده 050°C، دقت ±0.1°C

• پارامترهای گسترده اختیاری: IBP دوگانه، etCO2 (Microstream) ، خروجی قلبی (CO) ، نظارت بر Multigas

6. استانداردهای تطابق و ایمنی

• گواهینامه ایمنی: IEC 60601-1:2005+AMD1:2012، IEC 60601-1-2:2014
• مدیریت کیفیت: ISO 9001, ISO 13485, CE (MDR 2017/745), FDA مطابق
• انطباق EMC: IEC 60601-1-2:2014 (حصانت و انتشار الکترومغناطیسی)
• رتبه بندی زیست محیطی: IPX1 (دستگیر قطره) ، دمای کار 10 ∼35°C، دمای ذخیره سازی -20 ∼60°C

7. يادداشت هاي نگهداري و خدمات

• تضمین: 90 روز برای واحد جدید/اصلی
• الزامات جایگزینی: باید با P/N 453564288752 برای سازگاری کامل مطابقت داشته باشد
• کالیبراسیون: بعد از تعویض صفحه اصلی، تمام ماژول های پارامتر را دوباره کالیبر کنید
• حفاظت از ESD: کنترل سختگیرانه ضد ESD در طول نصب / تعمیر
• ذخیره سازی: محیط خشک و بدون گرد و غبار (رطوبت نسبی 30٪ 75٪)
