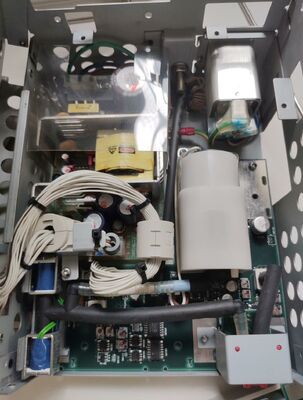

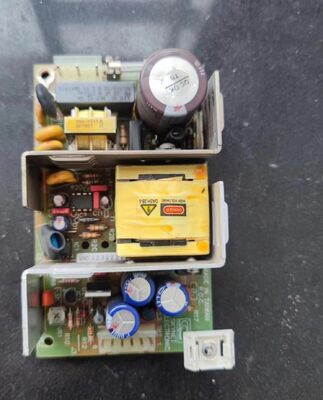

نيهان کوهن Bsm2301 پاور بورد U550013B / U550013C
جزئیات محصول:
| محل منبع: | اصل |
| نام تجاری: | nihon kohden |
| شماره مدل: | bsm2301 |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | Negotiation, pls contact me |
| جزئیات بسته بندی: | جعبه کارتن |
| زمان تحویل: | ظرف 1-2 روز کاری پس از تایید پرداخت |
| شرایط پرداخت: | T/T، وسترن یونیون |
| قابلیت ارائه: | 10 |
|
اطلاعات تکمیلی |
|||
| نام تجاری: | نیهون کوهدن | مدل: | bsm2301 |
|---|---|---|---|
| پ.ن: | U550013B / U550013C | گارانتی: | 3 ماه |
| price: | NEGOTIABLE | ||
| برجسته کردن: | U550013C صفحه برق,bsm2301 صفحه برق,bsm2301 power board |
||
توضیحات محصول

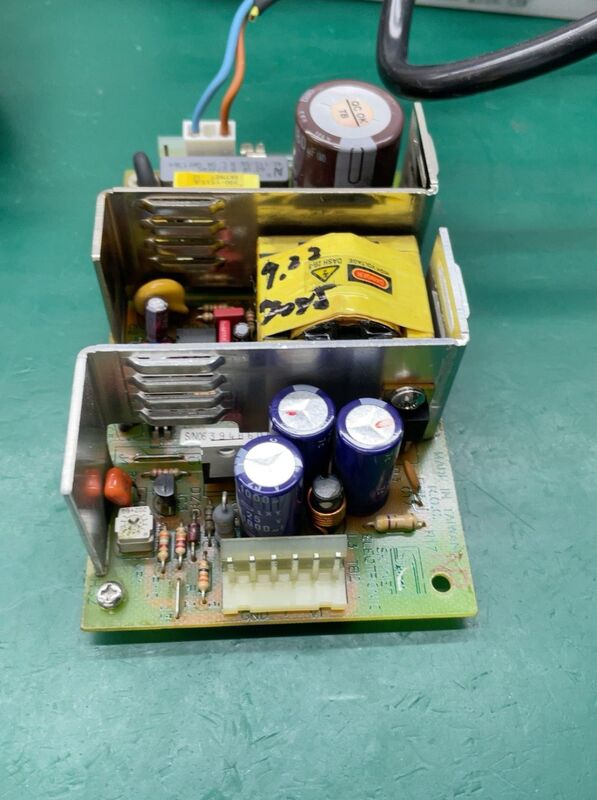

PN:U550013B / U550013C nihon kohden bsm2301 هیئت مدیره برق
برند: نیون کوهنمدل قابل استفاده: BSM-2301A/C/Kشماره بخش: U550013B / U550013C (واحد برق)
1پارامترهای ورودی اساسی
- ولتاژ ورودی AC: 100-240 VAC ±10٪، اتوماتیک
- فرکانس ورودی AC: 50/60 هرتز ±2٪
- جریان ورودی: حداکثر 1.0 A @ 100 VAC
- مصرف برق: حالت AC: حداکثر 70 VA; حالت باتری: حداکثر 40 W
- فیوز: در ساخت 2 A / 250 VAC فیوز آهسته (مدخل AC)
- ورودی باتری: 10.8 15.0 VDC (پاکت باتری Ni-MH قابل شارژ، 10HR-4 / 3FAUC-NK)
2پارامترهای خروجی DC (بورد اصلی برق)
| کانال خروجی | ولتاژ | رتبه بندی فعلی | بار و عملکرد |
|---|---|---|---|
| +15 VDC | +15.0 V ±5٪ | 3.0 حداکثر | سیستم اصلی، مدارهای آنالوگ، نور پس زمینه، ماژول های NIBP/IBP |
| +5 VDC | +5.0 V ±3٪ | 2.5 حداکثر | منطق دیجیتال، CPU، صفحه لمسی، ماژول های رابط |
| +3.3 VDC | +3.3 V ±3٪ | 1.5 حداکثر | MCU، حافظه، مدارهای ارتباطی (DC-DC تبدیل شده از +15 V) |
| -5 VDC | -5.0 ولت ±5٪ | 0.5 حداکثر | شرایط سیگنال آنالوگ (ECG/Resp) |
| +6 VDC | +6.0 V ±5٪ | 1.0 حداکثر | ماژول ضبط اختیاری (WS-231P) |
3مشخصات فیزیکی و زیست محیطی
- ابعاد تخته: حدود 150 × 100 × 35 میلی متر (L × W × H)
- وزن: حدود 0.45 کیلوگرم
- دمای کار: 0 °C تا +40 °C
- دمای ذخیره سازی: -20 °C تا +60 °C
- رطوبت نسبی: 30٪ ٪ 85٪ RH (غیر فشرده سازی)
- ارتفاع: کار: -500 متر تا 3000 متر؛ ذخیره سازی: -500 متر تا 13100 متر
4ویژگی های حفاظت و ایمنی
- حفاظت از ولتاژ بالا (OVP): ماشه ها در >16.5 ولت (+15 ولت) ، >5.5 ولت (+5 ولت)
- حفاظت از جریان بیش از حد (OCP): خاموش کردن اتوماتیک در صورت اضافه شدن جریان برای تمام خروجی ها
- حفاظت از مدار کوتاه (SCP): محدود کردن جریان فولد بیک، بازیابی خودکار
- ولتاژ عایق: 4000 VAC (خروجی به خروجی، درجه پزشکی)
- جریان نشت: <100 μA (خروجی بیمار، مطابق با IEC 60601-1)
- انطباق EMC: IEC 60601-1-2، EN 55011 کلاس B (انبعا)
5. کنترل و رابط
- کنترل قدرت: مدیریت انرژی یکپارچه MCU، AC / باتری خودکار
- شارژ باتری: شارژ عادی: 370 mA (16 ساعت حداکثر) ؛ شارژ خروجی: 370 mA (1.2s / 1min interval)
- کانکتورها:
- CN401: خروجی اصلی به صفحه اصلی (+15V، +5V، GND، سیگنال های کنترل)
- ورودی AC: سوکت IEC C6 با فیوز و ترمینال زمین
- رابط باتری: CN1401 (مدخل 10.815 VDC)
6استانداردهای انطباق
- ایمنی: IEC 60601-1:2005، IEC 60601-2-49 (امنیت الکتریکی پزشکی)
- EMC: IEC 60601-1-2:2007، EN 60601-1-2
- عملکرد: مشخصات داخلی دستگاه های پزشکی Nihon Kohden
نکته های کلیدی
- این PSU با سری BSM-2303/2304/2351 به اشتراک گذاشته شده است (همین مشخصات خروجی هسته ای).
- +3.3 V توسط یک کنورتر DC-DC در داخل از خروجی اصلی +15 V تولید می شود.
