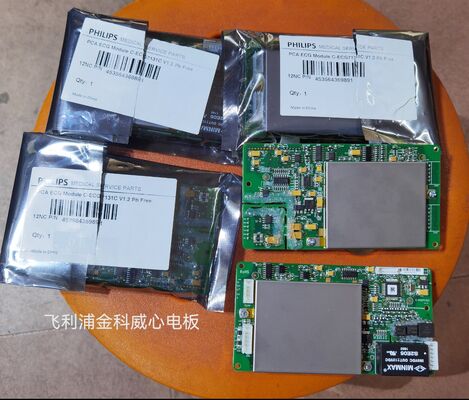

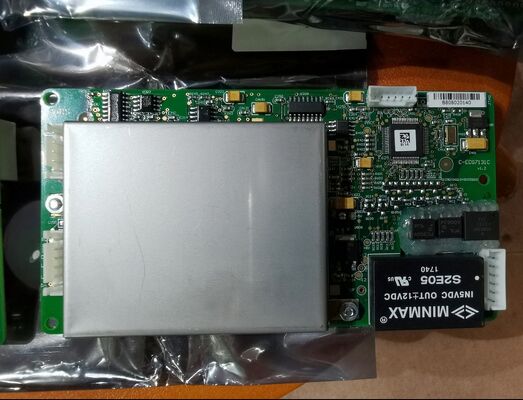

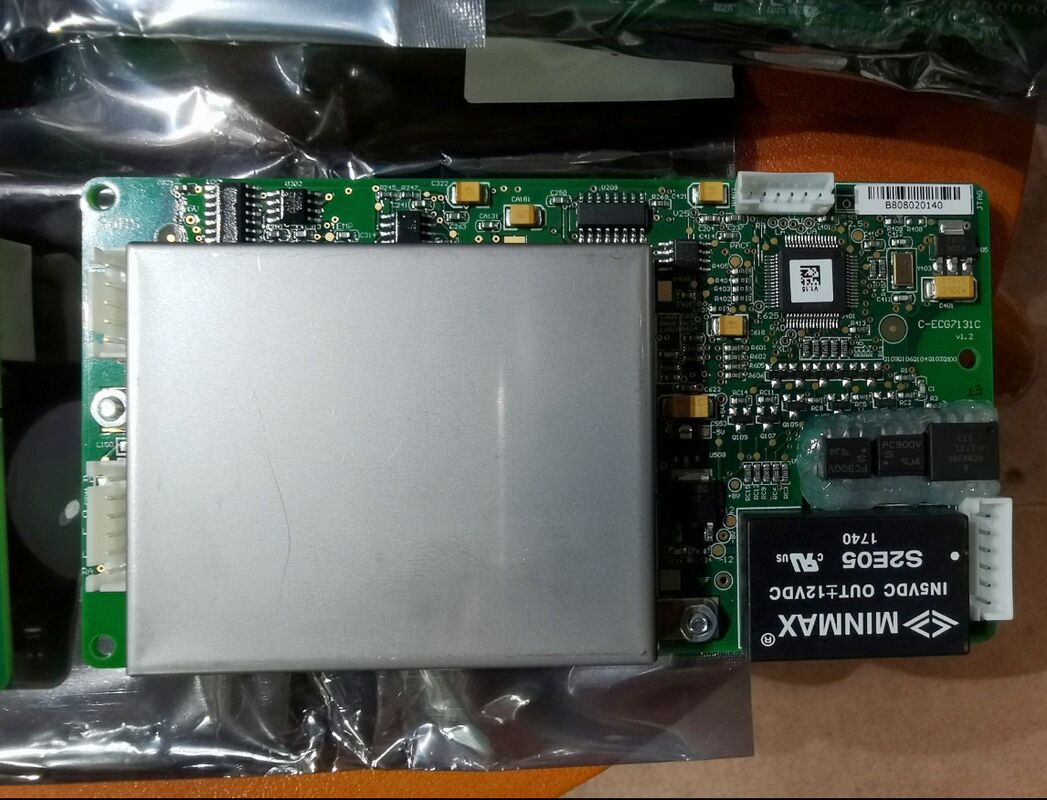

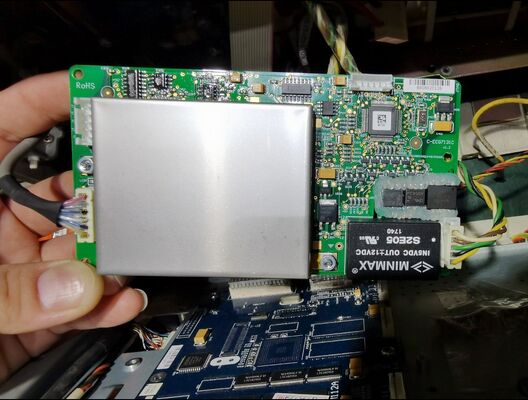

PHILIP GOLDWAY G30 G40 PN 45356436891 صفحه EKG

فیلیپ گلدوی G30 G40 PN:45356436891 ECG BOARD

oldway G30 / G40 ECG Board (ماژول ECG) مشخصات فنی انگلیسی

1پیکربندی اصلی EKG

• سیستم سرب: 3 سرب / 5 سرب قابل انتخاب
  • 3- سرب: I، II، III
  • 5-رخش: I، II، III، aVR، aVL، aVF، V (نمایش همزمان 7-رخش پشتیبانی می شود)

• حالت های EKG: نظارت / تشخیص / حالت جراحی قابل انتخاب
• مقاومت ورودی: ≥100 MΩ (طریقه مشترک)
• نسبت رد حالت مشترک (CMRR): ≥100 دبیل (50/60 هرتز)
• حفاظت از دفیبریلاسیون: مقاوم در برابر دیفیبریلتور، مقاومت در برابر دیفیبریلتور دو فاز 360J؛ بهبود خودکار پس از شوک
• سرکوب تداخل الکترو جراحی: فیلتر ضد ESU داخلی

2اندازه گیری ضربان قلب (HR)

• محدوده اندازه گیری:
  • بزرگسالان/ اطفال: 15~300 ضربان در دقیقه
  • نوزادان: 15 ٪ 350 ضربان در دقیقه

• دقت: ±5 bpm یا ±1٪ از خواندن، هر کدام بزرگتر است.
• قطعنامه: 1 bpm
• محدودیت های هشدار: آستانه های قابل تنظیم برادیکاردیا/تاکیکاردیا

3شکل موج ECG و افزایش

• تنظیمات افزونه: ×1/4، ×1/2، ×1، ×2، ×4، اتوماتیک
• سرعت موج (سرعت پاک کردن): 6.25، 125، 25، 50 mm/s (انتخابی)
• پهنای باند:
  • حالت نظارت: 0.5~40 Hz
  • حالت تشخیصی: 0.05~100 هرتز
  • حالت عمل جراحی: 0.520 هرتز (ضد تداخل)


4. تجزیه و تحلیل بخش ST

• محدوده اندازه گیری: -2.0 mV ~ +2.0 mV (طریق تشخیصی: -0.8 ~ +0.8 mV)
• دقت: ±0.02 mV یا ±5٪ از خواندن، هر کدام بزرگتر است
• کانال ها: نظارت ۴ کانال ST (V، I، II، III)

5تشخیص آریتمی و تنظیم کننده ضربان

• تجزیه و تحلیل آریتمی: 13 آژیر آریتمی (از جمله PVC، Bigeminy، Trigeminy، VT، Bradycardia، Tachycardia، ضربان از دست رفته، Pause، R-on-T، و غیره)
• تشخیص تنظیم کننده ضربان: بله؛ پالس های بی هم زمان/هم زمان تنظیم کننده ضربان قلب را تشخیص می دهد، عرض پالس ≥0.1 ms

6پارامترهای فیزیکی و الکتریکی

• ابعاد تخته: حدود 145 × 100 × 20 میلی متر (بورد ماژول EKG)
• منبع برق: DC 5V ± 5٪، 300 mA (از صفحه اصلی مانیتور)
• دمای کار: ۰ ۰۴۰ °C
• دمای ذخیره سازی: -20°C تا 60°C
• رطوبت: 30٪ ٪ 85٪ RH (غیر فشرده سازی)

7استانداردهای انطباق

• IEC 60601-1، IEC 60601-2-27 (امنیت EKG)
• EN 60601-1-2 (EMC)

تفاوت اصلی: G30 در مقابل G40 ECG Board

• G30: 10.4" نمایش، EKG/arrhythmia/ST پایه، بدون گسترش CO2/IBP اختیاری (شخصیات اصلی مشابه صفحه ECG)
• G40: 12.1" نمایشگر، پارامترهای اصلی EKG یکسان، پشتیبانی از ماژول های دوگانه IBP / CO2 اختیاری (کارت EKG از نظر عملکردی با G30 یکسان است)
