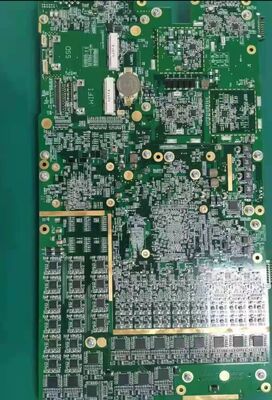

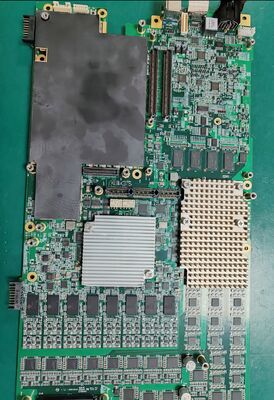

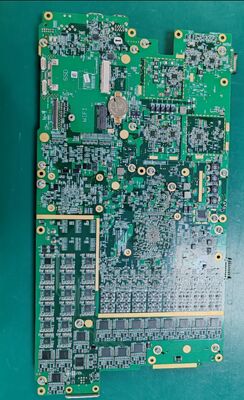

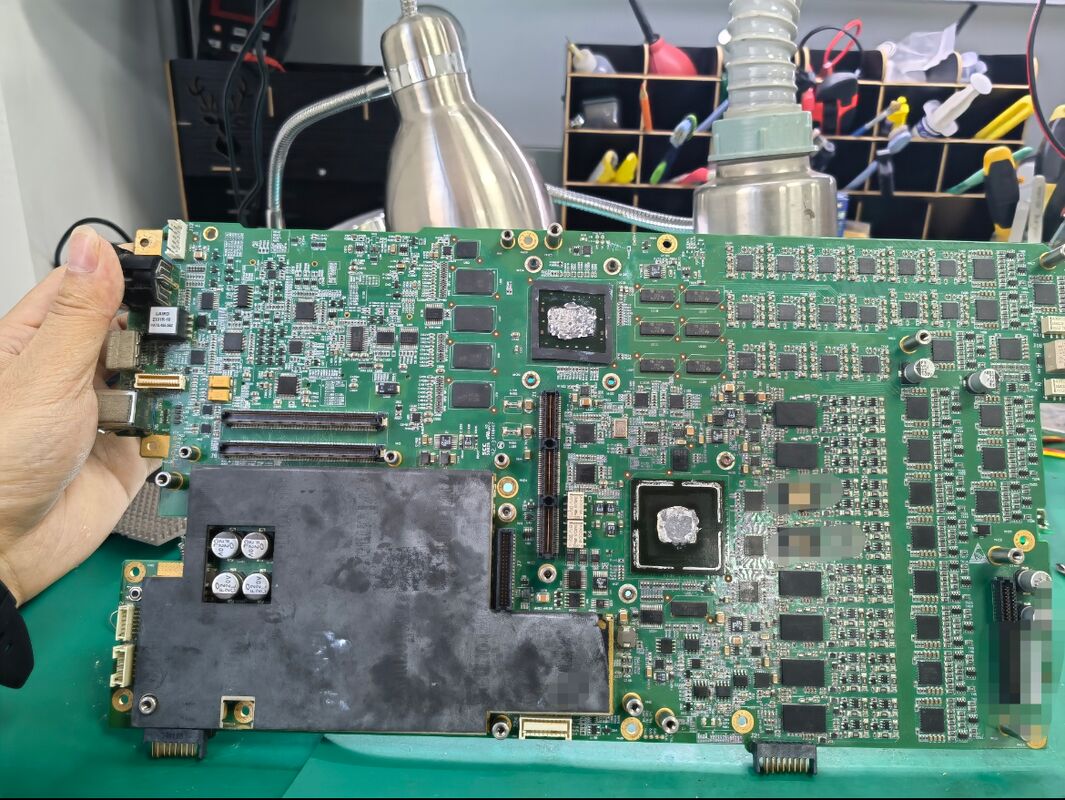

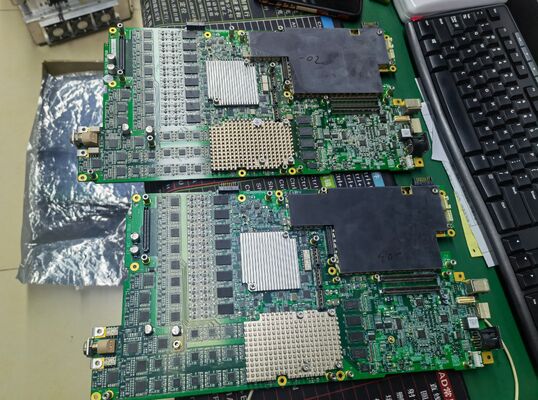

مشخصات صفحه اصلی سونوگرافی Mindray M9

1مدل اصلی و معماری

• شماره قطعات صفحه اصلی:
  • نسخه استاندارد:115-023067-00
  • نسخه پیشرفته (M9GI/EDP):115-048333-00

• معماری پلتفرم:mQuadro پلت فرم تصویربرداری چند کانال موازی(معماریه پردازش سونوگرافی اختصاصی میندرا)
• ماژول های داخل هواپیما: Front-end (TR FPGA) ، Back-end (COME/PC Module) ، مدیریت برق (EC) ، نظارت بر سیستم (SM) ، PHV High-Voltage Board

2پردازش سیگنال فرنت اِند (Ultrasound TX/RX Core)

• کانال های TX/RX:۶۵- ۱۲۸ کانال قابل تنظیم
  • TR64 Subboard: پشتیبانی هاگسترش کانال 1 ¢ 64

• کنترل اصلی FPGA:TRA FPGA(کنترلر اختصاصی انتقال/بررسی سونوگرافی)
• ساخت چند رشته: تا12 پرتو موازی در هر رویداد انتقال(تعداد فریم و وضوح زمانی را به حداکثر می رساند)
• رابط های کاوشگر:
  • 1× پورت اصلی کاوشگر (متوافق با آرایه فازی، خطی، منحنی، میکرو منحنی)
  • پشتیبانی از 3T Single-Crystal Probes، رابط اختصاصی 4D / TEE


3. پردازنده پشت سر و ماژول سیستم

• پردازنده هسته ای: ماژول COME (ماژول PC، پلت فرم Doppler اختصاص داده شده)
• رابط های ذخیره سازی:
  • اس اس دی M.2: استاندارد 128GB / 240GB (توسع پذیر)
  • اسلات M.2 WLAN برای ماژول Wi-Fi

• نمایش خروجی:
  • خروجی مستقیم EDP: 15.6 اینچ 1920×1080 صفحه نمایش LED
  • صفحه نمایش خارجی HDMI: پشتیبانی از مانیتور خارجی با وضوح بالا

• پورتهای I/O خارجی:
  • 2×USB 3.0، Wi-Fi، DICOM Ethernet، ECG Trigger
  • رابط های برق، فن، صفحه کلید، مدیریت باتری


4. قدرت و مدیریت سیستم

• مدیریت انرژی (EC): کنترل سیستم روشن کردن و خاموش کردن برق، تنظیم ولتاژ، حفاظت از جریان بیش از حد و ولتاژ بیش از حد
• نظارت سیستم (SM): ولتاژ در زمان واقعی، سرعت فن، درجه حرارت، نظارت بر وضعیت باتری
• صفحه ولتاژ بالا PHV: پالس های ولتاژ بالا قابل برنامه ریزی برای تحریک سنجه تولید می کند

5تصویربرداری و پشتیبانی عملکردی

• حالت های پشتیبانی شده: B/M، Color Doppler، PW/CW، HPRF، TDI، Elastography، تصویربرداری کنتراست
• پردازش پیشرفته: کاهش نویز سازگاری iClear، ترکیب فضایی iBeam، ترکیب فرکانس FCI، تصویربرداری هارمونیک بافت THI
• حداکثر سرعت فریم:1048 fps(وضعيت دوپلر/جريان)
• حداکثر عمق تصویربرداری:۳۹ سانتی متر(بررسي محور شکم)

6. فیزیک و سازگاری

• ابعاد: حدود320 × 260 × 25 میلی متر(بورد اصلی قابل حمل)
• مدل های سازگار: M9, M9CV, M9GI, M9T, M9Vet
• دمای کار:0°40°C(در سطح سیستم)
